Размеры фильтра и материал
могут меняться в соответствии
с вашими требованиями
Уточняйте у нашего специалиста:

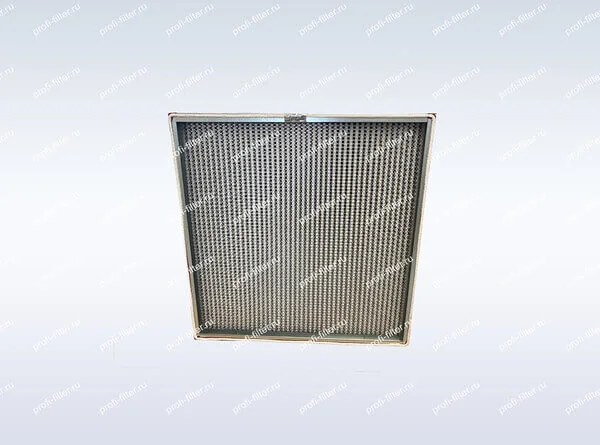

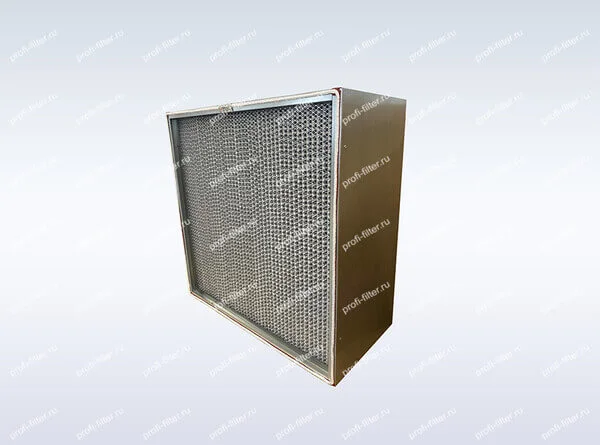

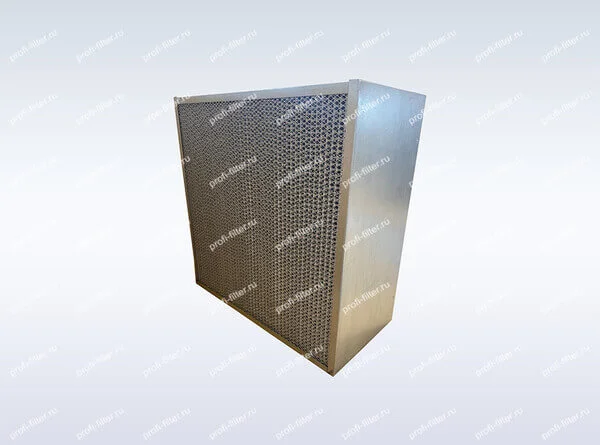

Высокотемпературные воздушные фильтры тонкой очистки
Высокотемпературные компактные V-образные фильтры тонкой очистки ФВКом-ТВ классов M6, F7, F8, F9 до +500°C.
Изготовление термостойких компактных фильтров по размерам заказчика от 2 дней. Аналоги Mikropor HE-MP95, VariCell HT напрямую от завода.
| Ширина/Высота (мм) | 610/610
|
| Глубина (мм)
|
292
|
| Защитная сетка
|
С двух сторон |
| Уплотнитель
|
Со стороны выхода воздуха
|
| Рамка | Оцинкованная сталь |
| Класс очистки | M6-F9 |
| Производитель | Профи Фильтр
|
| Срок изготовления | Уточняйте у менеджера
|
| Наличие на складе/под заказ
|
Уточняйте у менеджера |
| Цена
|
Уточняйте у менеджера
|
- Гарантия 12 месяцев.
- Сертификаты соответствия и паспорта.
- Полная техническая информация с чертежами.
- Организацию доставки берем на себя.
ОСТАВЬТЕ ЗАЯВКУ И ПОЛУЧИТЕ:
- Подбор нужного фильтра.
- Индивидуальные условия поставки.
ОСТАВЬТЕ ЗАЯВКУ И ПОЛУЧИТЕ:
- Подбор нужного фильтра.
- Индивидуальные условия поставки.
Высокотемпературные компактные V-образные панели производства ООО «Профи Фильтр» по габаритам рамы и температурной стойкости полностью взаимозаменяемы со следующими импортными линейками:
| Оригинальная маркировка импортного фильтра | Наш сертифицированный заводской аналог для замены |
|---|---|
| MIKROPOR (Турция) — Серия HE-MP | Тонкие жаростойкие панели: HE-MP95A F8/0915/0457/054 mm, MPHT610/610/55-8APD2G-S [0.119] |
| СОВПЛИМ / CAMFIL | Высокопроизводительные блоки сорбции и тонкие кассеты: Совплим FLUK-3000, Camfil VariCell HT, Alwin C8 |
| Отечественные серии (ГОСТ) | Замена промышленных марок: ФЭК-500БТ, ФЗМО, ФХ-02, Gasfender Ultra-Pure V-Type Gas, BFE-90H |
Высокотемпературные компактные фильтры ФВКом-ТВ производятся на роботизированной линии гофрирования в соответствии с **ГОСТ Р ЕН 779-2014** [0.119] и жестким проектным ТУ завода.
| Рабочий параметр кассеты | Техническое b2b-значение серии ФВКом-ТВ |
|---|---|
| Классы очистки по ГОСТ | Средняя и тонкая фильтрация горячего воздуха: M6, F7, F8, F9 [0.119] |
| Фильтрующий материал шторы | Жаростойкое влагоотталкивающее микростекловолокно Glass Fiber на клеевом сепараторе [0.119] |
| Аэродинамическое сопротивление | Начальное: 100–200 Па • Рекомендуемое для обязательной замены: 450 Па [0.119] |
| Материал П-профиля рамы | Оцинкованная сталь повышенной жесткости [0.119] • Нержавеющая коррозионностойкая сталь |
| Герметизация и проливка стыков | Жаропрочный силикатный клей-цемент (керамика). Защитная металлическая сетка с двух сторон [0.119]. |
Порядок чтения размеров и маркировок тонких панелей ФВКом-ТВ:
В b2b-заявках инженеры часто указывают точные габариты импортных сушильных шкафов. Схема чтения кодировок:
- ФВКом-ТВ (или ФЭК) — Фильтр Воздушный Компактный Высокотемпературный тонкой очистки;
- 915 х 457 — Наружная габаритная ширина и высота рамки, мм *(популярные размеры из логов: 610х610, 592х592, 915х610)* [0.119];
- 55 — Сверхтонкая монтажная глубина компактной кассеты, мм *(типовые толщины: 55, 78, 292 мм)* [0.119];
- F8 (или M6, F7, F9) — Установленный класс фильтрации гофры [0.119];
- К0 / С3 / У2 — Рамка из оцинковки, защитная сетка с обеих сторон и неопреновый уплотнительный шнур [0.119].
| Размеры |
ФВВТ-592-592-292 M6 К0/С3/У2 Фланец Открыть описание фильтра |
|
|
|---|---|---|---|
| Размеры |
Открыть описание фильтра |
|
|
| Размеры |
Открыть описание фильтра |
|
|
| Размеры |
Открыть описание фильтра |
|
|
| Размеры |
Открыть описание фильтра |
|
Промышленные воздушные высокотемпературные компактные фильтры тонкой очистки ФВКом-ТВ (серии ФЭК, ФАВ) разработаны для финишного поглощения мелкодисперсной пыли, сажи и нагара в условиях интенсивных температурных циклов: постоянный нагрев до +300°C, пиковые кратковременные нагрузки до +500°C.
🔥 В чем отличие компактных ФВКом-ТВ от глубоких фильтров ФВВТ?
Главная техническая особенность серии ФВКом-ТВ — это многопанельная W/V-образная геометрия сборки. Фильтрующий мат из термостойкого стекловолокна (Glass Fiber) уложен мелкими складками Mini-Pleat в виде клиновидных панелей. Это позволяет снизить монтажную глубину корпуса (всего до 55–78 мм в панельном исполнении), сохранив гигантскую площадь фильтрации и высокую пропускную способность горячих газов (до 4000 м³/ч). Силикатно-керамическая заливка стыков исключает газовыделение силикона, предотвращая появление кратеров на лакокрасочных покрытиях при сушке.
1. Целевое промышленное оборудование и термо-нагруженные узлы
- ✔ Сушильные камеры и печи полимеризации: Финишная очистка горячего рециркуляционного воздуха в промышленных сушильных шкафах мебельных фабрик, заводов металлоконструкций и автопрома.
- ✔ Системы импульсной очистки горячих газов: Защита вытяжных вентиляторов и воздуховодов от проскока раскаленной мелкодисперсной углеродистой пыли, копоти и нагара.
- ✔ Высокотемпературные иссушители и крио-системы: Очистка технологических газов на металлургических комбинатах, химических линиях и узлах тонкой очистки кислорода.
Аналоги
Технические характеристики и размеры
Область применения
Высокотемпературные компактные V-образные панели производства ООО «Профи Фильтр» по габаритам рамы и температурной стойкости полностью взаимозаменяемы со следующими импортными линейками:
| Оригинальная маркировка импортного фильтра | Наш сертифицированный заводской аналог для замены |
|---|---|
| MIKROPOR (Турция) — Серия HE-MP | Тонкие жаростойкие панели: HE-MP95A F8/0915/0457/054 mm, MPHT610/610/55-8APD2G-S [0.119] |
| СОВПЛИМ / CAMFIL | Высокопроизводительные блоки сорбции и тонкие кассеты: Совплим FLUK-3000, Camfil VariCell HT, Alwin C8 |
| Отечественные серии (ГОСТ) | Замена промышленных марок: ФЭК-500БТ, ФЗМО, ФХ-02, Gasfender Ultra-Pure V-Type Gas, BFE-90H |
Высокотемпературные компактные фильтры ФВКом-ТВ производятся на роботизированной линии гофрирования в соответствии с **ГОСТ Р ЕН 779-2014** [0.119] и жестким проектным ТУ завода.
| Рабочий параметр кассеты | Техническое b2b-значение серии ФВКом-ТВ |
|---|---|
| Классы очистки по ГОСТ | Средняя и тонкая фильтрация горячего воздуха: M6, F7, F8, F9 [0.119] |
| Фильтрующий материал шторы | Жаростойкое влагоотталкивающее микростекловолокно Glass Fiber на клеевом сепараторе [0.119] |
| Аэродинамическое сопротивление | Начальное: 100–200 Па • Рекомендуемое для обязательной замены: 450 Па [0.119] |
| Материал П-профиля рамы | Оцинкованная сталь повышенной жесткости [0.119] • Нержавеющая коррозионностойкая сталь |
| Герметизация и проливка стыков | Жаропрочный силикатный клей-цемент (керамика). Защитная металлическая сетка с двух сторон [0.119]. |
Порядок чтения размеров и маркировок тонких панелей ФВКом-ТВ:
В b2b-заявках инженеры часто указывают точные габариты импортных сушильных шкафов. Схема чтения кодировок:
- ФВКом-ТВ (или ФЭК) — Фильтр Воздушный Компактный Высокотемпературный тонкой очистки;
- 915 х 457 — Наружная габаритная ширина и высота рамки, мм *(популярные размеры из логов: 610х610, 592х592, 915х610)* [0.119];
- 55 — Сверхтонкая монтажная глубина компактной кассеты, мм *(типовые толщины: 55, 78, 292 мм)* [0.119];
- F8 (или M6, F7, F9) — Установленный класс фильтрации гофры [0.119];
- К0 / С3 / У2 — Рамка из оцинковки, защитная сетка с обеих сторон и неопреновый уплотнительный шнур [0.119].
| Размеры |
ФВВТ-592-592-292 M6 К0/С3/У2 Фланец Открыть описание фильтра |
|
|
|---|---|---|---|
| Размеры |
Открыть описание фильтра |
|
|
| Размеры |
Открыть описание фильтра |
|
|
| Размеры |
Открыть описание фильтра |
|
|
| Размеры |
Открыть описание фильтра |
|
Промышленные воздушные высокотемпературные компактные фильтры тонкой очистки ФВКом-ТВ (серии ФЭК, ФАВ) разработаны для финишного поглощения мелкодисперсной пыли, сажи и нагара в условиях интенсивных температурных циклов: постоянный нагрев до +300°C, пиковые кратковременные нагрузки до +500°C.
🔥 В чем отличие компактных ФВКом-ТВ от глубоких фильтров ФВВТ?
Главная техническая особенность серии ФВКом-ТВ — это многопанельная W/V-образная геометрия сборки. Фильтрующий мат из термостойкого стекловолокна (Glass Fiber) уложен мелкими складками Mini-Pleat в виде клиновидных панелей. Это позволяет снизить монтажную глубину корпуса (всего до 55–78 мм в панельном исполнении), сохранив гигантскую площадь фильтрации и высокую пропускную способность горячих газов (до 4000 м³/ч). Силикатно-керамическая заливка стыков исключает газовыделение силикона, предотвращая появление кратеров на лакокрасочных покрытиях при сушке.
1. Целевое промышленное оборудование и термо-нагруженные узлы
- ✔ Сушильные камеры и печи полимеризации: Финишная очистка горячего рециркуляционного воздуха в промышленных сушильных шкафах мебельных фабрик, заводов металлоконструкций и автопрома.
- ✔ Системы импульсной очистки горячих газов: Защита вытяжных вентиляторов и воздуховодов от проскока раскаленной мелкодисперсной углеродистой пыли, копоти и нагара.
- ✔ Высокотемпературные иссушители и крио-системы: Очистка технологических газов на металлургических комбинатах, химических линиях и узлах тонкой очистки кислорода.
